Манифольд

Коллекторы (манифольды) INOXPA позволяют централизовать функции одного или нескольких резервуаров модульным способом, повышая эффективность системы и контроль над процессом.

Коллектор – это автоматизированная альтернатива гибким шлангам и панелям отвода потока с переключающими изгибами. Автоматизация работы приводит к безопасности, гибкости и очень быстро окупает свои затраты.

Один коллектор, применяемый к различным линиям, позволяет очищать один резервуар, в то время как другой заполняется или опорожняется, предотвращая любой риск загрязнения продукта.

Это решение находит применение в пищевой промышленности, например, в производстве молочных продуктов, соков, на пивоваренных заводах, а также в производстве вина, в косметической и фармацевтической промышленности.

Принцип работы

К резервуару или рабочей линии подключено столько клапанов, сколько функций должен выполнять элемент (например, наполнение, опорожнение, CIP и т. д.)

Ручное управление не требуется. Операция автоматизирована, что предотвращает любой риск несчастных случаев.

Конструкция и характеристики

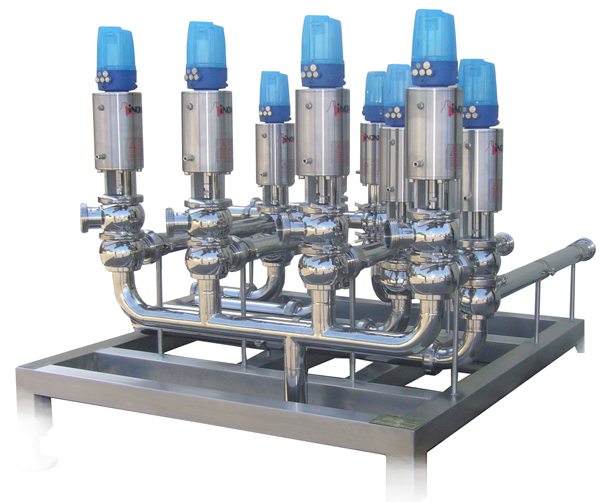

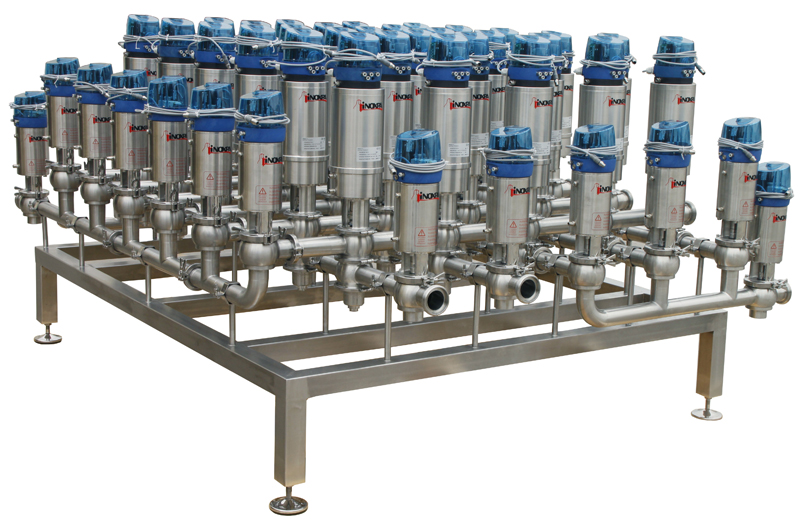

• Оборудование состоит из матрицы клапанов, их количество зависит от соединяемых элементов (резервуаров или линий) и от функций каждого из этих элементов. Агрегат монтируется в модулях на полозьях с регулируемыми ножками.
• Смешивающиеся пневматические клапаны (многоходовые клапаны с двойным уплотнением) предотвращают любую утечку из одного корпуса в другой.
• Клапаны сбалансированы.
• Каждый клапан снабжен блоком управления C-TOP с электромагнитными клапанами и датчиками.
• Воздухораспределительный коллектор входит в комплект поставки и поставляется вместе с комплектом технического обслуживания и запорным клапаном для каждого привода.
• Очистка смесеупорных клапанов осуществляется полостным распылением или системами подъема седел.
• Если выбраны полостные распылительные клапаны, то комплект также содержит один коллектор системы распределения очистки для подключения CIP. Этот коллектор состоит из дроссельной заслонки и фильтра.
• Под коллектором клапанов и труб имеется наклонный лоток, который собирает сливаемые продукты (из-за утечки или процесса очистки) из коллектора.
• Установка снабжена пультом управления, пневматической и электрической распределительной системой для облегчения монтажа.

Материалы

• Детали, контактирующие с изделием: AISI 316L
• Другие металлические детали, приводы,
• Полозья и сливной лоток, панель управления: AISI 304
• Прокладки, контактирующие с изделием: EPDM
• Сварка инертным газом подшитая и маринованная

Опции

Существует множество возможных вариантов сборки, агрегаты изготавливаются на заказ. Есть некоторые из них:

Варианты в зависимости от типа клапана:

Односторонний многоходовой клапан с одним уплотнением.

Другие типы.

Система управления:

• С простым клапаном C-TOP на каждом пневмоприводе (соленоиды и датчики)
• С C-TOP с AS-i промышленной шиной
• Без C-TOP соленоиды устанавливаются в панели управления и датчики на пневмоприводе.
• Управление ПЛК.
• Панель оператора для отображения состояния клапанов.

Другие варианты:

• Соединения: сварка, Зажим, SMS, RJT, IDF, фланцы.
• Прокладки: Viton ® , NBR
• Смешанные размеры тела (тела с разными диаметрами.)
• Орбитальная сварка
• Испытания под давлением (PED)
• Давление привода до 10 бар
