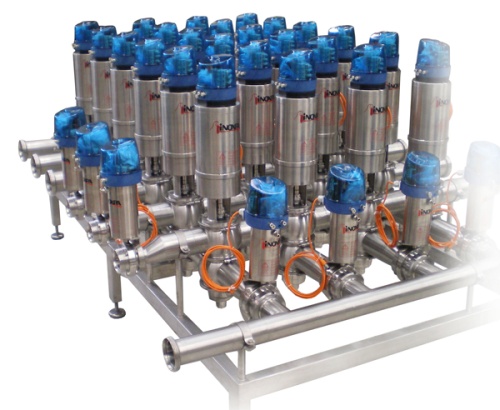

Контрольное устройство C-TOP с коммуникацией AS-i (Actuator Sensor Interface - интерфейс с датчиками и исполнительными механизмами) предназначено для автоматизации клапанов. Данная опция предлагается для всей гаммы клапанов с C-TOP (шаровый кран, дисковый затвор, седельные многоходовые клапаны).
Принцип работы
Интерфейс AS-i представляет собой промышленную сеть, позволяющую создать сеть приводов и датчиков с высшим контрольным устройством (master).
Для создания сети AS-i необходимы: источник питания, один или несколько master-узлов, профильный кабель и устройство
Питание на узлы, подключенные к кабелю AS—интерфейса, поступает от блока питания AS—интерфейса.
Ведущие устройства контролируют датчики и соленоидные клапаны, подключенные к сети.
Каждое ведущее устройство передаёт данные на ПЛК и контролирует до 62 ведомого устройства (62
Присоединение происходит посредством профильного кабеля. Кабель используется одновременно для передачи сигналов и подачи напряжения питания на датчики и исполнительные механизмы. Контрольное устройство
Подключение производится методом прокалывания оболочки кабеля специальным модулем, что приводит к экономии кабельной продукции при подключении датчиков и исполнительных механизмов к системе управления.

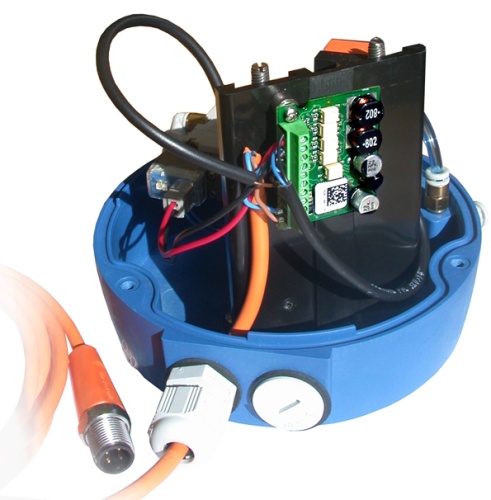

Конструкция и характеристики
Возможность простого и быстрого монтажа. Экономия кабельной продукции. Позволяет сократить количество ошибок при монтаже.
Все
Конфигурация электромагнитного клапана
- Привод простого действия — 1 электромагнитный клапан
- Привод двойного действия — 2 электромагнитных клапана
- Клапан Мixproof — 3 электромагнитных клапана*
Конфигурация датчиков
Обнаружение положения клапана посредством индуктивных датчиков.
- 1 положение (открытый или закрытый клапан) — 1 датчик
- 2 положения (открытый и закрытый клапан) — 2 датчика
- 3 положения (открытый клапан, закрытый клапан, мойка седла в Мixproof) — 3 датчика*
*В зависимости от модели
Материалы
- Основание: PPO + GF
- Крышка :Прозрачный PC
- Прокладки: EPDM
Опции
- Внешний датчик (обнаружение поднятия седла при невозможности его обнаружения внутри
C-TOP). - Материалы для работы в экстремальных условиях (крышка из PSU).
- Карта на 4 входа и 4 выхода в AS-i 2,1 (31 ведомое устройство).
