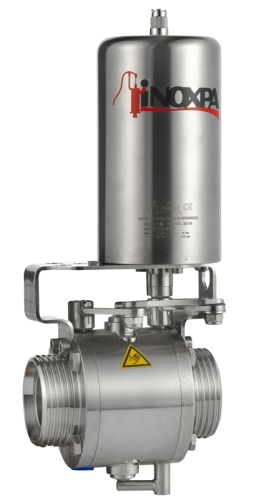

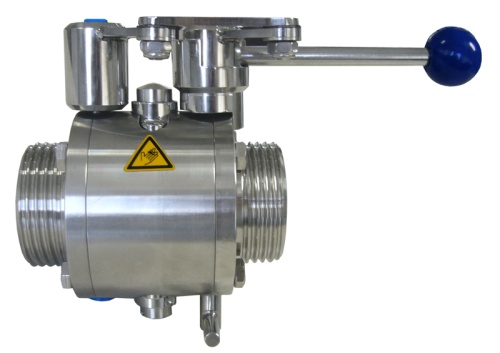

Двойные дисковые затворы широко используются в процессах пищевой, косметической, фармацевтической и химической промышленностей. Затвор LBV (Leakage Butterfly Valve) обеспечивает простую и надёжную сепарацию продуктов и предотвращает случайное их перемешивание в случае отказа прокладки. Данные затворы наиболее часто применяются в тех процессах, где необходимо надёжное разделение продукта и растворов CIP в одной точке (не в манифольдах), или в конце манифольда (например, возврат CIP) или на входе раствора CIP в ёмкость (через моющую головку).
Принцип работы
Клапан LBV обеспечивает двойную защиту: дви диска одновременно приводятся в действие одним приводом.
При закрытых затворах между ними образуется камера. Камера открыта, поэтому находится под атмосферным давлением, и в случае отказа прокладок утечка жидкого продукта укажет на возможное смешивание продуктов. Наблюдение за состоянием прокладки проводится посредством одного из двух детекторов утечки.
Другой детектор контролирует вход моющего раствора в целях предотвращения нежелаемого смешивания.
Эти два детектора гарантируют оптимальную защиту и дают возможность промывки промежуточной камеры.
Конструкция и характеристики
- Компактная и прочная конструкция.
- Минимальные потери давления.
- Взаимозаменяемые полукорпусы (любой вид соединений).
- Присоедиения:
- под сварку DIN 11850
- CLAMP DIN 32676
- с резьбой DIN 11851
- под сварку OD ASME BPE
- CLAMP OD ASME BPE
Материалы
- Детали, контактирующие с продуктом: AISI 316L
- Другие стальные детали: AISI 304
- Прокладка: EPDM согласно FDA 177.2600
- Обработка внутренней поверхности: Ra ≤ 0,8 μm
- Обработка внешней поверхности: механическая
Опции
- Прокладка из NBR, VMQ или FPM.
- Соединения: SMS, RJT, FIL-IDF и т.д.
- Пневмопривод двойного действия.
- Индуктивные датчики положения.
- Контрольный узел C-TOP (индуктивные датчики положения или микропереключатели).
